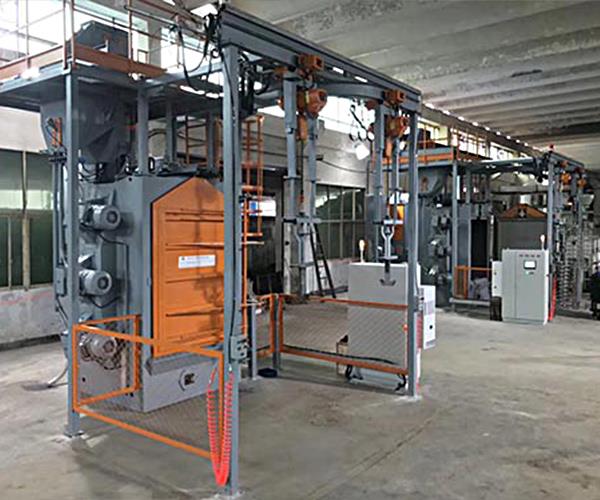

吊鉤式拋丸機的結構

因為吊鉤式拋丸機的結構有很多配件組成，今天小編就帶大家來了解一下某些配件。

拋丸清理室、提升機、分離器、螺旋輸送機、二次拋丸模塊、拋丸控制系統、吊鉤行走軌道、吊鉤系統、旋轉裝置、基礎、除塵系統、電氣控制部分組成吊鉤式拋丸機。

1、拋丸清理室

室體和護板組成了拋丸清理室。除塵口是被設置在后側壁上的。拋丸室殼體采用焊接鋼結構，為拋丸作業提供了封閉寬敞的工作空間。其中在一側壁上裝有兩套的總成，為全面清理工作做了保障。護板都是使用防護螺帽壓緊的，可以為了后面拆裝時更換。

2、拋丸器

主的組成部分是葉輪、葉片、分丸輪、定向套等其他配件。離心力的作用可以使葉片高速旋轉，不需要其他固定的夾具。如果有需要拆卸葉片，輕輕的擊打葉片的外端就可以很方便的拆卸下來，所需的時間也只有十幾或者二十幾分鐘。在使用定向套的時候，應該經常檢查磨損的情況，如果磨損的情況超過15毫米，就需要更換，如果不更換，會導致彈丸的徑向散射角增大，會降低情侶效率并且機器的磨損會加快。

3、斗室提升機

斗式提升機的組成部分：擺線針輪減速機及機座、上下滾筒、輸送膠帶、料斗、封閉料筒和漲緊裝置。螺旋輸送器和下端進料口是相連著的，丸砂分離器是和上端的出料口連著的。罩殼采用的焊接的結構，外形比較好看，也比較堅硬。在罩殼上是有檢修門的，為了維修和更換料斗的時候方便。
